概述
CX8571是一款降压型PWM控制器,该控制器可驱动双路输出8A(4A+4A)负载电流。设计允许CX8571在9V到40V宽输入电压范围内工作。通过将COMP/EN引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。
CX8571可以工作在CC(恒流输出)或CV(恒压输出)两种模式,过流保护(OCP)电流值可以通过外部电流检测电阻设置。cX8571适用于有限流要求的DCDC开关电源,该芯片采用MSOP10封装,需要较少的外部器件。
特性
● 电压输入范围:9~40V
● 输出电压精度(Vref=1.0V):±2.0%
● 双通道CC\CV模式
● 双通道外部限流
● 过温保护(OTP)内置软启动时间3ms
● 固定频率120KHz
● 输入欠压保护(最小7V,典型7.5V,最大8V)
● 占空比范围:0~90%
● 一个引脚即可实现外部补偿和关断控制
● 输出可使用陶瓷电容
● 内置可调整的线压补偿
● MSOP10封装
应用
● 汽车充电器
● 高亮度照明
● 便携式设备供电电源
引脚分布

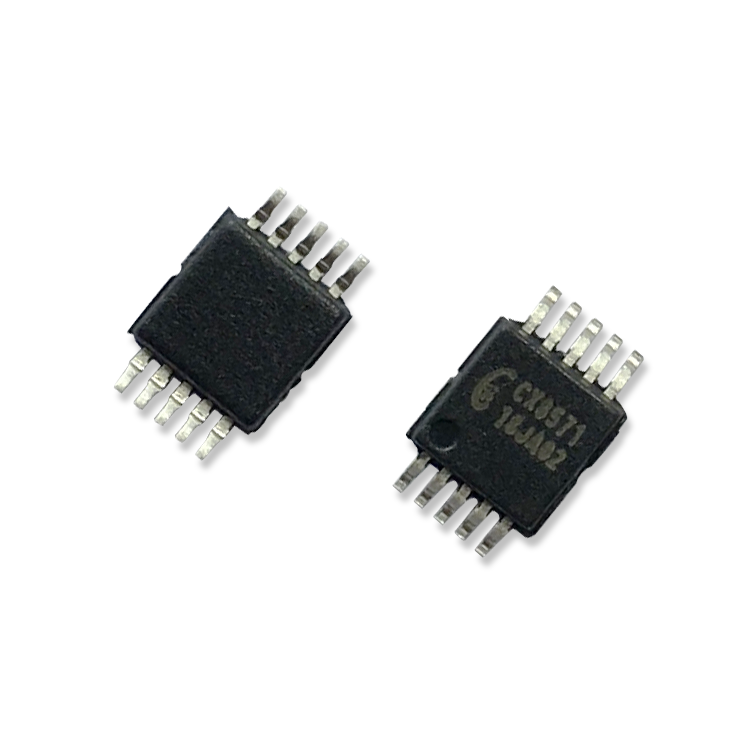

![CX8571]( "CX8571")
