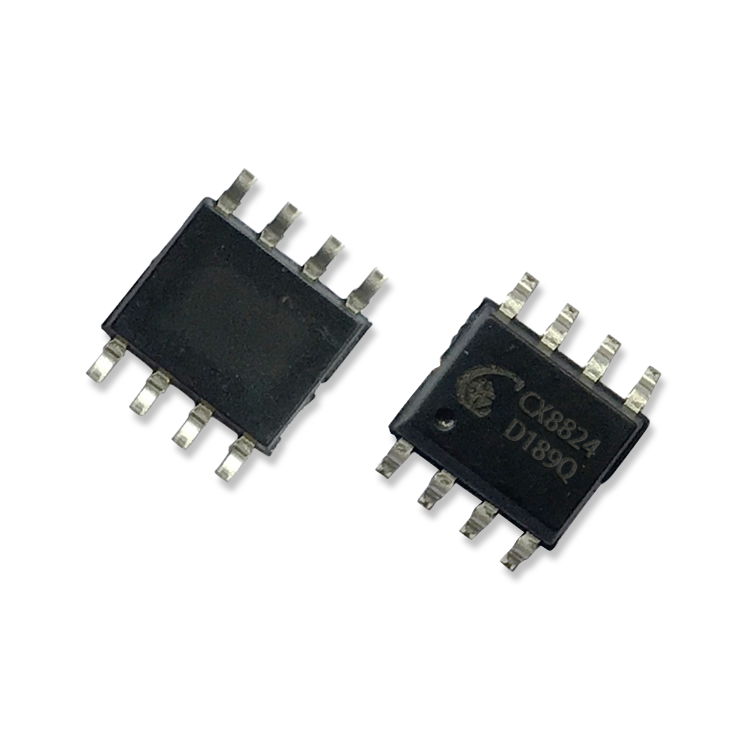

产品名称:

CX8824

耐压: 5-32V
输出电压: 固定5V
输出电流: 2.4A
输出电压精度: 2%
输出限流精度: 6%
线补: 0.25V
频率: 135KHZ
限流: 正极单路
OCP/OVP:
OTP: 140℃
MOS: 内置PMOS+NMOS
工作模式: 同步
封装: SOP-8
备注: 外围只有电感/输入电容/输出电容
定制下载附件表 Click to download
Introduce

概述


CX8824是一款输入耐压可达32V,并且能够实现精确恒压以及恒流的降压型DC-DC转换器CX8824内置60m2High- side PMOS以及40m92Low- side NMOS,可支持2.4A持续输出电流

CX8824具备高性能的负载响应以及输入电压响应能力,同时精确的恒压和恒流控制环路实现极小的负载调整率和线性CX8824无需外部补偿,可以依靠自身内置稳定环路实现恒流以及恒压控制,同时具备线缆压降补偿功能调整率

CX824是一款应用极简,性能卓越,稳定可靠的恒压恒流降压型DC-DC转换器


特性


● 输入耐压可达32V

● 内置60m2High- side PMOS

● 内置40mLow-side_NOS

● 可支持2.4A持续输出电流

● 内置高精度恒流以及恒压控制环路

● 恒流精度士6%

● 恒压精度士2%

● 无需外部补偿

● 135kHz固定开关频率

● 线缆补偿压降

● 超简洁应用线路短路保护(SCP),过热保护(OTP),过压保护(OVP))

● SOP-8L封装形式


应用


● 汽车充电器

● 高亮度照明

● 便携式设备供电电源


引脚定义


CX8824


典型应用


CX8824
