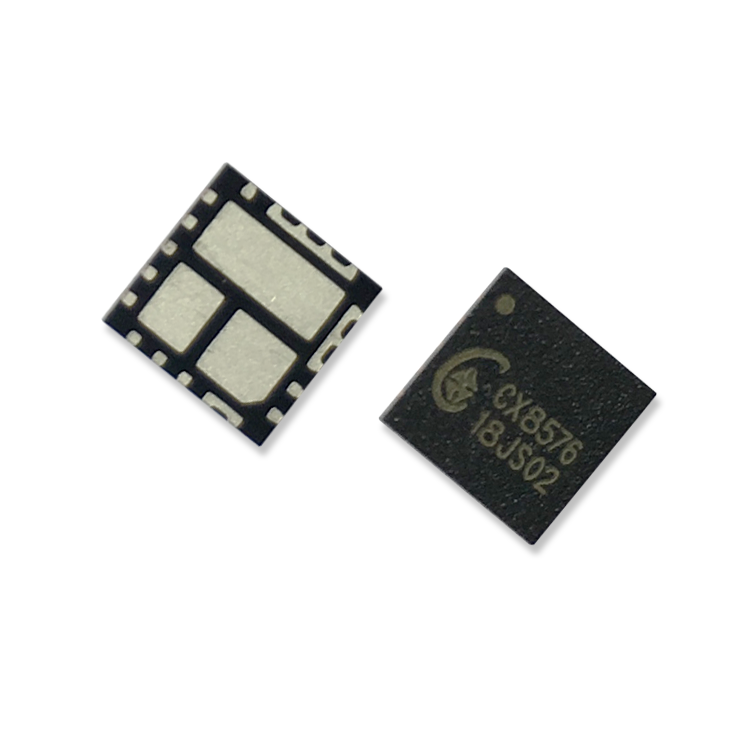

产品名称:

CX8576

耐压: 9-40V
输出电压: 输出可调
输出电流: 4.8A
输出电压精度: 2%
输出限流精度: 5%
线补: 1V MAX
频率: 可调
限流: 负极双路
OCP/OVP:
OTP: 160℃
MOS: 内置双NMOS
工作模式: 同步

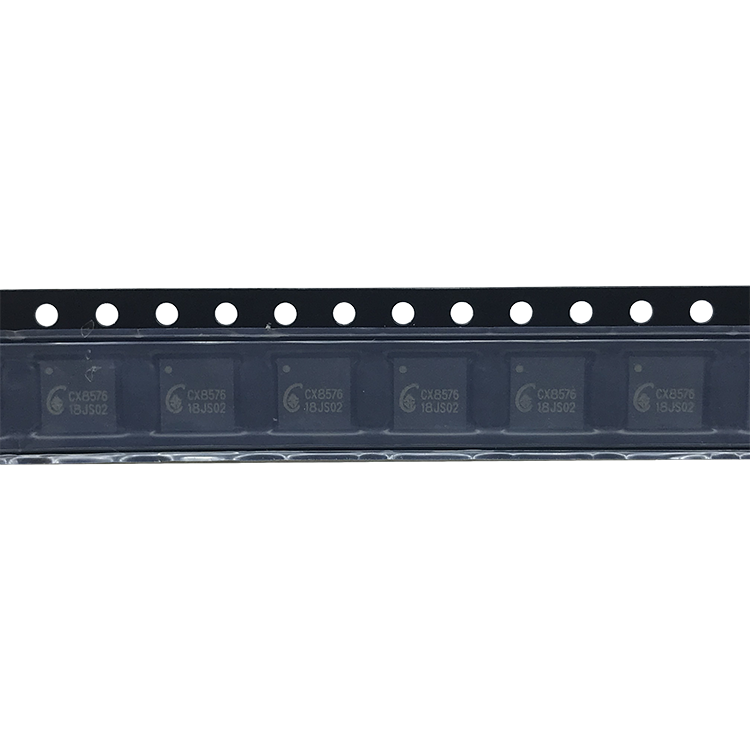

封装: QFN5*5*20
备注: 95%占空比
定制下载附件表 Click to download
Introduce

概述


CX8576-N 是一款输入耐压 40V,并且能够实现精确恒压以及双路恒流的降压型 DC-DC 转换器;

CX8576-N 内置 15mΩ High-side N MOS 以及 12mΩ Low-side NMOS,可支持 4.8A 持续输出电流输出电压可调,最大可支持 95%占空比;

CX8576-N 通过 COMP/EN 引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活;

CX8576-N 是一款应用极简,性能卓越,稳定可靠的恒压恒流降压型 DC-DC 转换器。


特点


● 输入电压可达4.75V--40V

● 内置15mΩ High-side NMOS

● 内置12mΩ Low-side NMOS

● 可支持4.8A持续输出电流

● 可支持95%占空比

● 输出电压电流可设(2.5V-20V)

● 恒流精度 ±6%

● 恒压精度 ±2%(VFB=1.0V)

● 线缆补偿压降

● 开关频率可调(110KHz-220KHz)

● COMP 引脚同时实现外部补偿和关断控制

● 短路保护(SCP),过热保护(OTP),过压保护(OVP)

● 内置SW逐周期检测模式,可避免RSENT限流电阻短路损坏产品

● QFN20L-5×5封装


应用范围


● 汽车充电

● 照明灯*

● 便携式设备供电


引脚定义


CX8576


CX8576


典型应用


CX8576
