概述
CX8520 是一款降压型 PWM 转换器，典型输出驱动电流为 3.5A 无需外加晶体管。设计允许它可在 8V～40V 的宽输入电压下工作。通过将 COMP/EN 脚逻辑电平拉低来控制外部关断功能，使其进入待机模式。外部补偿使反馈控制具有良好的线电压调整率和负载调整率，具有灵活的外围设计。
CX8520 的特点之一是具有可编程的 CV/CC 模式控制功能。CV（恒压）模式提供了一个稳定的输出电压，CC（恒流）模式提供了一个限流功能。在电流检测放大器输入期间，CC 电流值通过外部电阻设定。
CX8520 适用于需要用到限流功能的 DC/DC 开关电源上。该器件采用 ESOP-8L 封装，且工作时只需要很少的外围器件。
特性
● 电压输入范围：8V～40V
● 输出电压 Vout（Vref=1.2V）精度为±1%
● CC/CV 模式控制（恒流和恒压）
● 限流精度为±5%
● 输出短路保护
● 过温保护
● 内置软启动，启动时间 12ms
● 固定频率 120kHz
● UVLO 保护
● 占空比范围（0～90%）
● 单独的引脚进行外部补偿和关断控制
● 内置可调整线补
● 集成 N-MOSFET

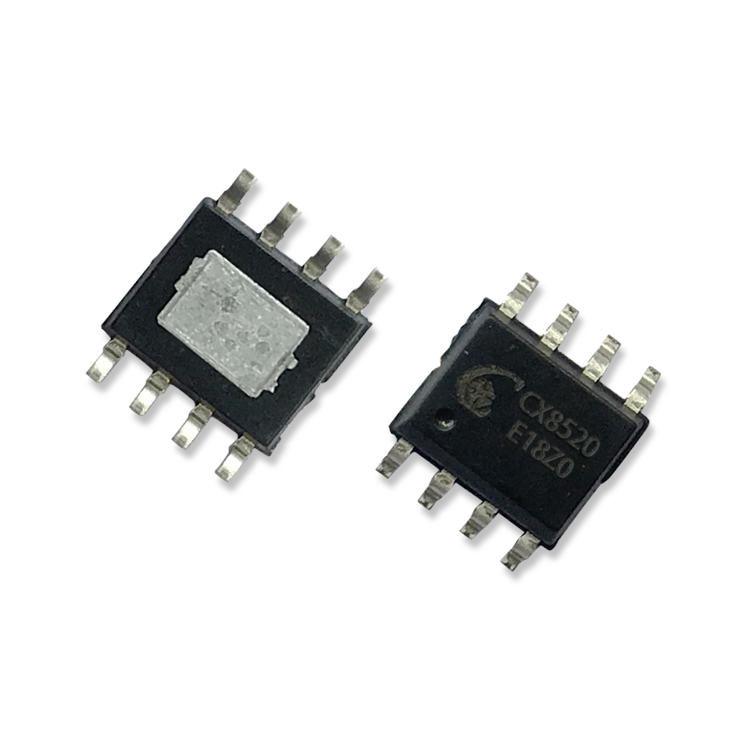

● ESOP-8L 封装
应用
● 车充
● 便携式充电设备
● 高亮度照明设备
● 具有限流功能的多功能 DC/DC 变换器
极限参数
![CX8520]( "CX8520")
管脚定义
![CX8520]( "CX8520")
