产品名称:

CX2901

耐压:
输出电压:
输出电流:
输出电压精度:
输出限流精度:
线补:
频率:
限流:
OCP/OVP:
OTP:
MOS:
工作模式:

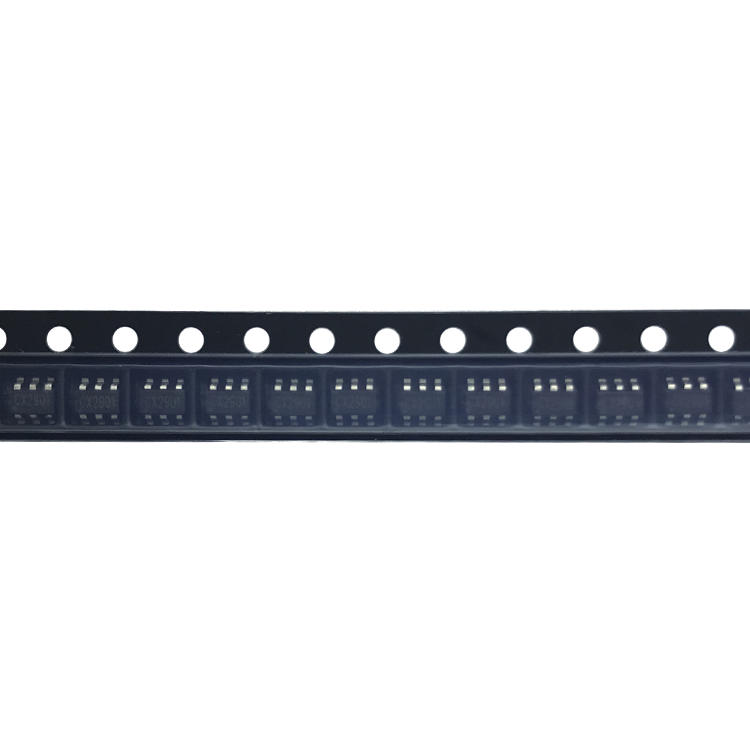

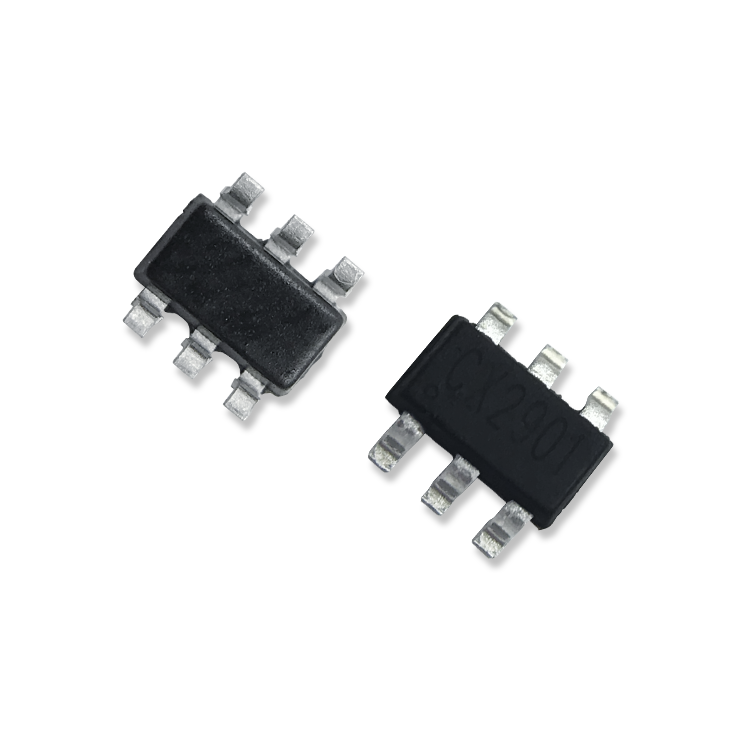

封装: SOT23-6
备注:
定制下载附件表 Click to download
Introduce

概述


CX2901 是一款 USB 充电协议端口控制 IC,可自动识别充电设备类型,并通过对应的 USB 充电协议与设备握手,使之获得最大充电电流,在保护充电设备的前提下节省充电时间。


特点


● 工作电压:4.5V~5.5V

● 双端口控制功能(CX2901):可同时独立支持两路 USB 充电协议检测

● 支持多种 USB 充电协议,各充电协议自动切换,包括:

  ☆Divider1/Divider2 充电协议(苹果专用)

  ☆D+/D-置 1.2V 模式(三星专用)

  ☆BC1.2DCP 及 CTIS YD/T 1591-2009 充电协议

● 可靠的上电复位(POR)及低压复位(LVR)性能

● 封装形式:SOT23-6L


应用


● 移动电源

● 便携式充电器

● 车载充电器等



引脚示意图及说明


CX2901


典型应用电路图


CX2901

说明:CX2901 的两组 DP/DM 等同通过与 USB 端子 D+/D-的不同连接配置为 Divider1/Divider2 协议以匹配不同功率适配器。
