产品名称:

CX8F2811E

耐压:
输出电压:
输出电流:
输出电压精度:
输出限流精度:
线补:
频率:
限流:
OCP/OVP:
OTP:
MOS:
工作模式:

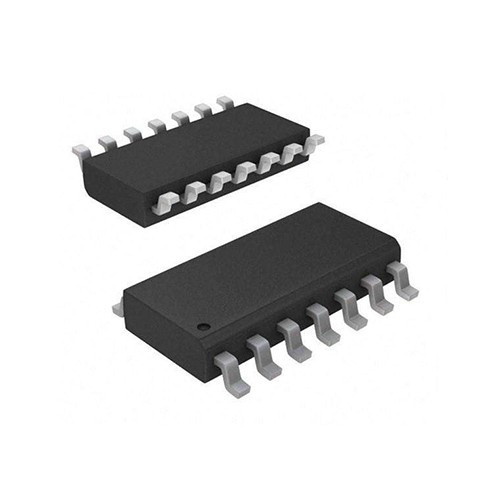

封装: SOP14
备注:
定制下载附件表 Click to download
Introduce

管教功能描述


CX8F2811E


系统配置寄存器


系统配置寄存器(CONFIG)是 MCU 初始条件的 FLASH 选项。包含了以下内容:

1. OSC(振荡方式选择)

◆ INTRC 内部 RC 振荡

◆ XT 外部晶体振荡

2. OSC_SEL(振荡频率选择)

◆ 8MHz 内部振荡频率为 8MHz

◆ 4MHz 内部振荡频率为 4MHz

◆ 2MHz 内部振荡频率为 2MHz

◆ 1MHz 内部振荡频率为 1MHz

3. WDT(看门狗选择)

◆ ENABLE 打开看门狗定时器

◆ DISABLE 关闭看门狗定时器

4. PROTECT(加密)

◆ DISABLE FLASH 代码不加密

◆ ENABLE FLASH 代码加密

5. LVR_SEL(低压侦测选择)

◆ 2.5V 低压侦测电压选择 2.5V

◆ 3.5V 低压侦测电压选择 3.5V

6. P2T_SEL(P2.2 口方向控制选择)

◆ Normal 为普通 IO 口,方向控制由 P2C[7:6]控制

◆ Input Only 固定为输入口

◆ Open Drain Output 为输入口/开漏输出口,P2C.6=1 时为开漏输出

◆ Pull High Input 固定为上拉输入口

7. VREF SEL(内部基准电源选择)

◆ 0.6V 内部基准电源选择 0.6V

◆ 1.2V 内部基准电源选择 1.2V
