概述

CX2945 是一款集成 USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A 快充协议、华为 FCP/SCP 快充协议、MTK PE+快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 端口控制器, 为 AC-DC 适配器、移动电源、车载充电器等设备提供完整的 USB Type-C 端口充电解决方案。

CX2945 内置的 TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。

CX2945 可以通过PIN PSEL灵活设置输出的功率等级，包括18W/24W/30W/36W/45W。

CX2945 通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。

CX2945 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；芯片内部过温和 NTC 过温（NTC 过温会关闭快充）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）；DP/DM和 CC1/CC2 过压保护。此外，这些错误发生时 FAULT 端口都会指示。

CX2945 集成 25mΩ VBUS 通路功率开关管和 6Ω 的放电开关，节省了外围器件，在发生错误时也可以更快关闭输出并恢复到安全状态。

CX2945 具备良好的功耗管理策略，在无设备插入时自动进入休眠模式，此时待机功耗仅 20uA，设备插入后可以及时唤醒进入正常工作状态。

CX2945 有良好的 ESD 特性，HBM 模型超过 2kV。特别针对连接到端口的 PIN（DP/DM/CC1/CC2）做加强处理，HBM 模型 ESD 达到 8kV 以上。

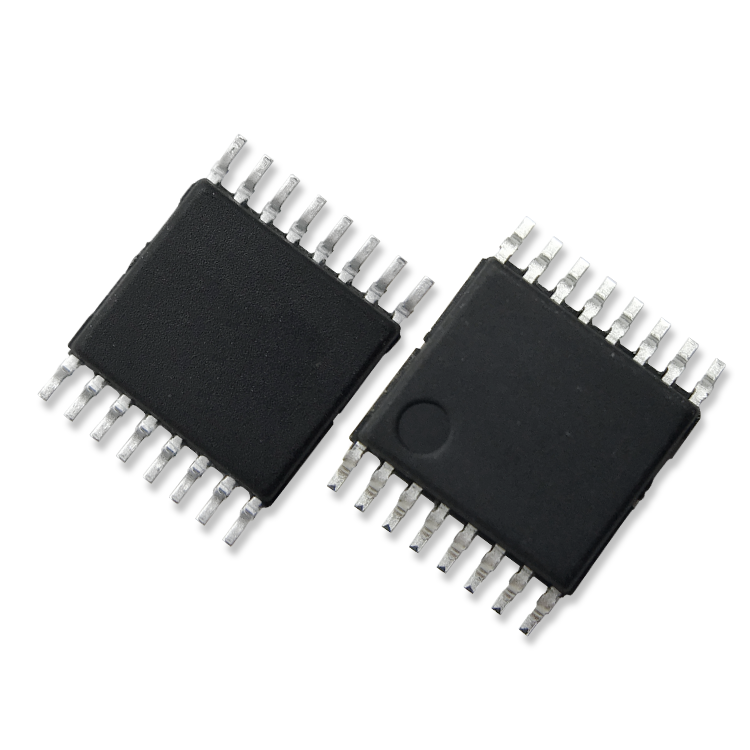

CX2945 采用 5.00mm × 4.40mm TSSOP-16 封装形式。

特性

●  支持 USB Type -C 协议

    - 配置为 DFP（Source）

    - 广播 3A 电流

●  支持 USB Power Delivery（PD）3.0 协议

    - 集成完整 PD3.0 分层通信协议

    - PDO 电压：5V，9V，12V，15V

    - PIN 选功率高至 45W

●  支持 Quick Charge 3.0/2.0 协议

●  支持华为 FCP/SCP 协议

●  支持三星 AFC 协议

●  支持 MTK PE+协议

●  支持 USB BC1.2 DCP

●  支持 Apple 2.4A 充电规范

●  集成 VBUS 通路低阻抗功率开关管

●  VBUS Discharge 功能

●  支持 NTC

●  待机功耗 20 A

●  安全性

    - 过压/欠压保护

    - 过流保护

    - 过温保护

●  CC1/CC2/DP/DM 过压保护

●  ESD 特性

    - CC1/CC2/DP/DM > 8KV

    - Others > 2KV

●  Package: 5.00mm × 4.40mm TSSOP16

应用

●  AC-DC 适配器

●  USB 充电设备

应用简图

引脚定义
