功能简介
CX2903 内部集成了35mΩ、高击穿电压NMOS，在任何输出短路情况下保持高可靠性。
CX2903 集成了LED 驱动电路，可以对充电状态进行显示。
CX2903 是一款满足自动侦测Apple、Samsung设备的快充接口的高性能功率开关。此外、该芯片还满足BC1.2和国标YD/T 1591-2009的规范要求。
CX2903 可以广泛应用于车载充电器，墙充，排插等USB充电场合，尤其适用于需要USB智能识别的领域。

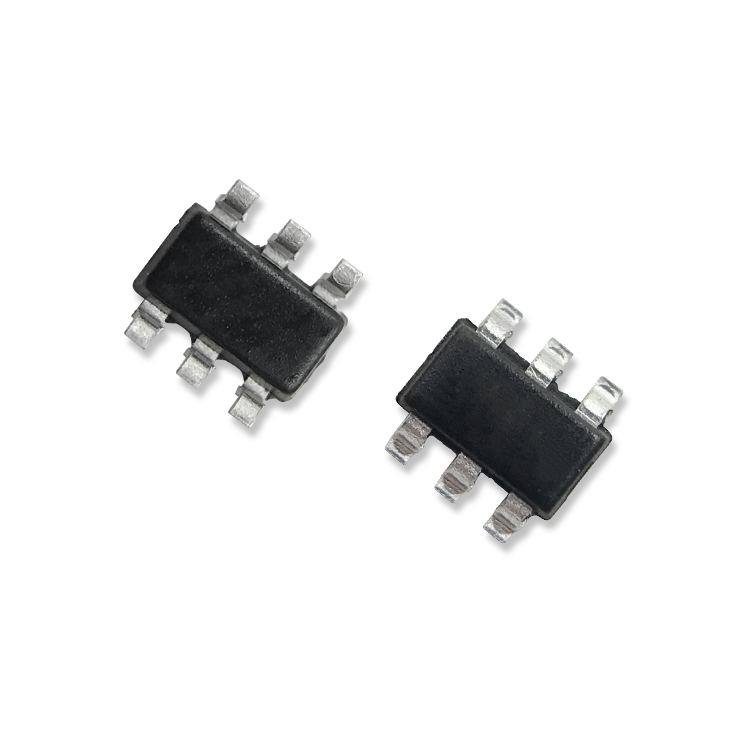

CX2903 微小体积FC TSOT23-6装，尤其适用于应用在空间受限的USB应用领域。
特性
● 高效电源开关
☆ 内部集成35mΩ导通电阻、18V高耐压MOS开关，防止输出短路时的瞬间浪涌电流和浪涌电压造成MOS损坏
☆ 任何情况下高可靠输出短路保护
☆ 内置二级快速关断，实现输出短路时切断内部电源
☆ 可编程外部电阻精准限流调节，限流精度高达±5%
☆ 输出软启动，避免启动时过冲电流
☆ 空载超低静态电流
☆ 过温保护及自动恢复
☆ 无铅、无卤封装，满足RoHS 标准
☆ 超小体积 TSOT23-6 封装
● 协议支持
☆ 自动USB识别功能，支持Apple®设备的快速充电功能，Samsung® Galaxy®平板设备的快速充电功能，以及BC1.2 & YD/T 1591-2009的充电功能
● LED显示
☆ 双色LED充电状态显示
典型应用
● 智能排插
● 便携式充电设备
● 墙充、电源插座
● 移动电源
● 车载充电器
● USB 电源输出端口
典型应用电路
![CX2903A]( "CX2903A")
引脚定义及功能
![CX2903A]( "CX2903A")
![CX2903A]( "CX2903A")
![CX2903A]( "CX2903A")
