产品名称:

CX2918

工作模式:
功率: 18W
常用规格:
封装: TSSOP16
备注: PD3.0 18W,兼容QC3.0/QC2.0、华为FCP/SCP、三星AFC、MTK PE+、 USB BC1.2、Apple 2.4A,内置MOS
线补:
频率:
限流:
OCP/OVP:
OTP:
MOS:
工作模式:
封装: TSSOP16
备注: PD3.0 18W,兼容QC3.0/QC2.0、华为FCP/SCP、三星AFC、MTK PE+、 USB BC1.2、Apple 2.4A,内置MOS
定制下载附件表 Click to download
Introduce

概述


CX2918 是一款集成 USB Type-C、USB Power Delivery(PD)3.0、QC3.0/2.0 CLASS A 快充协议、华为 FCP/SCP 快充协议、MTK PE+快充协议、三星 AFC 快充协议、BC1.2 DCP以及苹果设备 2.4A 充电规范的多功能 USB 端口控制器, 为 AC-DC 适配器、移动电源、车载充电器等设备提供完整的 USB Type-C 端口充电解决方案。

CX2918 内置的 TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统,智能识别插头的正插与反插,实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码(BMC),集成硬件的物理层协议和协议引擎,无需软件参与编解码。

CX2918 支持 18W 输出功率。其中, 广播 PDO 电压为 5V/9V,广播 PDO电压为 5V/9V/12V。 是专为手机充电设备量身定制的高性价比方案。

CX2918 通过一路可 Sink/Source 的电流源,连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能,不管是启动还是调压过程,都具备软启动/调压功能,实现电压平顺过渡。

CX2918 内建多种保护机制确保设备安全:包括动态过压/欠压/过流保护(可根据设备请求的工作电压/电流按照比例调整保护点);芯片内部过温和 NTC 过温(NTC过温会关闭快充);启动监测(VBUS 输出前会监测端口电压是否处于安全状态);DP/DM和 CC1/CC2 过压保护。此外,这些错误发生时 FAULT 端口都会指示。

CX2918 集成 25mΩ VBUS 通路功率开关管和 6Ω 的放电开关,节省了外围器件,在发生错误时也可以更快关闭输出并恢复到安全状态。

CX2918 具备良好的功耗管理策略,在无设备插入时自动进入休眠模式,此时待机功耗仅 20uA,设备插入后可以及时唤醒进入正常工作状态。

CX2918 有良好的 ESD 特性,HBM 模型超过 2kV。特别针对连接到端口的 PIN(DP/DM/CC1/CC2)做加强处理,HBM 模型 ESD 达到 8kV 以上。

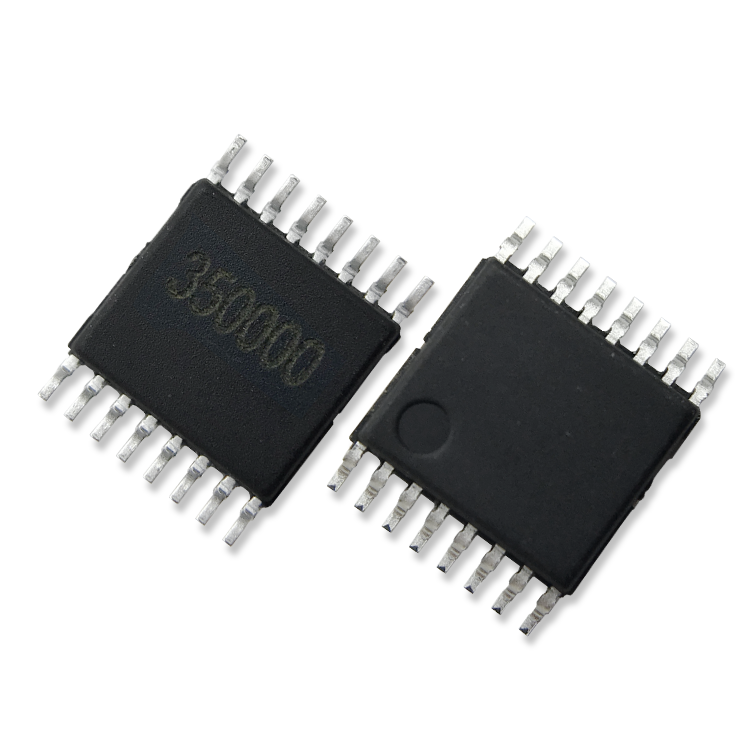

CX2918 采用 5.00mm × 4.40mm TSSOP-16 封装形式。


特性


● 支持 USB Type -C 协议

   - 配置为 DFP(Source)

   - 广播 3A 电流

 支持 USB Power Delivery(PD)3.0 协议

   - 集成完整 PD3.0 分层通信协议

   - PDO 电压:5V,9V( )

   - PDO 电压:5V,9V,12V( )

   - 输出功率 18W

 支持 Quick Charge 3.0/2.0 协议

 支持华为 FCP/SCP 协议

 支持三星 AFC 协议

 支持 MTK PE+协议

 支持 USB BC1.2 DCP

 支持 Apple 2.4A 充电规范

 集成 VBUS 通路低阻抗功率开关管

 VBUS Discharge 功能

 支持 NTC

 待机功耗 20 A

 安全性

   - 过压/欠压保护

   - 过流保护

   - 过温保护

 CC1/CC2/DP/DM 过压保护

 ESD 特性

   - CC1/CC2/DP/DM > 8KV

   - Others > 2KV

 Package:  5.00mm × 4.40mm TSSOP16


应用


 AC-DC 适配器

 USB 充电设备


应用简图


CX2918

引脚定义


CX2918


CX2918
