产品名称:

FP6601Q

工作模式:
功率: 18W
常用规格:

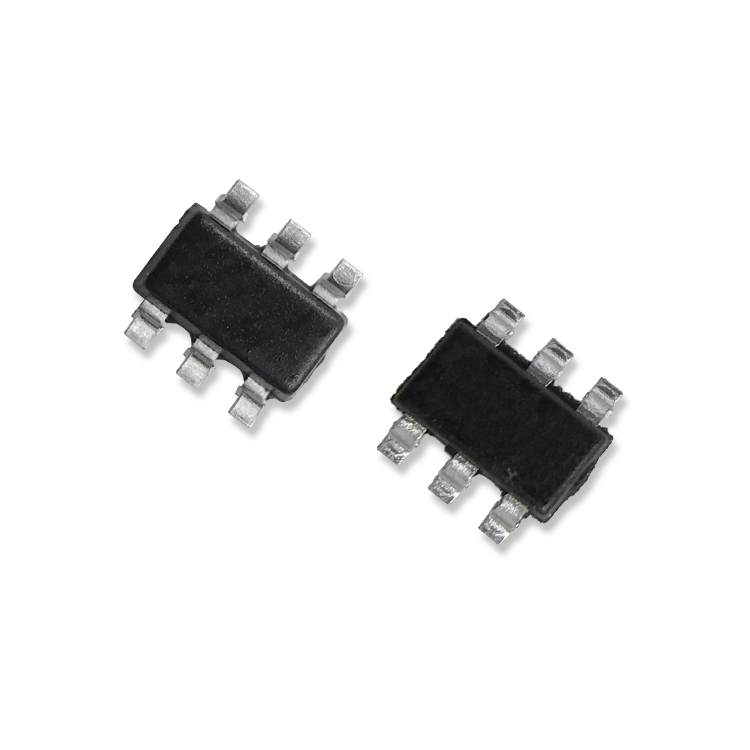

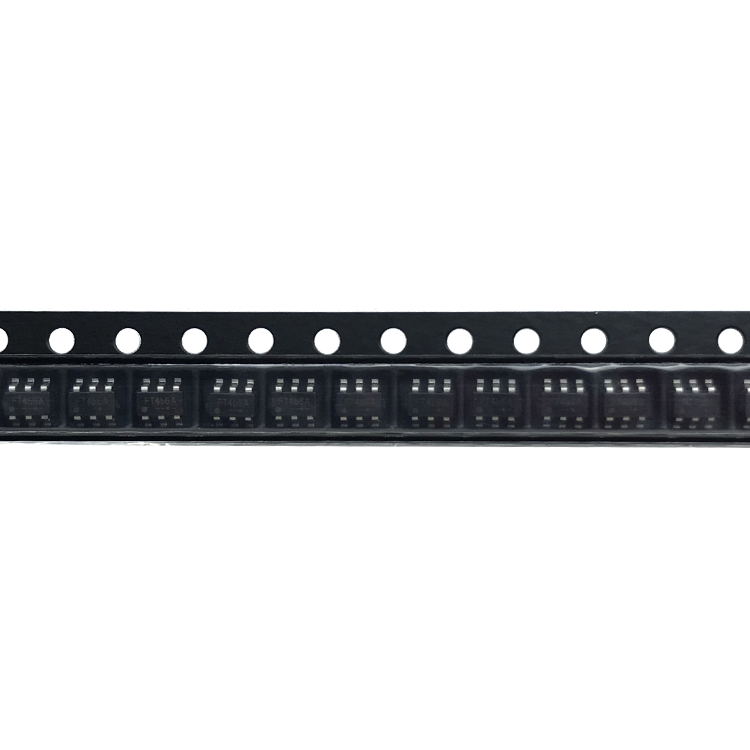

封装: SOT23-6
备注: USB充电接口智能控制IC,支持QC2.0/QC3.0
线补:
频率:
限流:
OCP/OVP:
OTP:
MOS:
工作模式:
封装: SOT23-6
备注: USB充电接口智能控制IC,支持QC2.0/QC3.0
定制下载附件表 Click to download
Introduce

概述


CX6601 是一款高性能的开关电源次级侧同步整流控制器集成电路,可以方便地在应用中构建满足 COC V5 及 DOE 2016 等 6 级能效的低电压大电流开关电源系统,是理想的超低导通压降整流器件解决方案。芯片内置了独特的全时波形追踪技术,可在开关电源的每一个波形转换的边沿自动快速打开或关闭外部 Low Rdson MOSFET 器件,利用及其低的导通电压实现远小于诸如肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅度降低了整流器件的温度,可方便的实现低电压大电流的开关电源的应用。

带电压钳位的大电流图腾柱驱动输出可直接用于驱动外部 MOSFET 器件,高达 1.5A 峰值电流驱动能力可确保快速的开通好和关断外部的大电流 MOSFET 器件,获得优异的转换效能。芯片还内置了高压直接检测技术,检测端子耐压高达 160V,配合高达 25V 的供电电压范围,使得控制器可直接使用高至 12V 的输出电压电流应用中,极大拓展了可使用范围。

智能波形跟踪与分析技术的采用,使得控制器可很好的工作在各种模式的开关电源架构中,包括 DCM/CCM/CrM 的反激式电压转换器、正激式转换器、甚至是 LLC 谐振式转换器中,允许使用的开关电源切换频率更高高达 250KHz。

高集成度的电流设计使得芯片外围电路极其简单,在典型的 5V 输出应用中最低只需 4 颗外部器件即可构建一个完整的开关电源输出整流应用。

CX6601 其封装采用 SOP-8,封装体积小。


功能特性


● 输入电压范围:5V-25V

● 固定工作频率:150KHZ

● 内置高压检验测技术耐压高达 160V

● 内置实时波形追踪技术

● 高电流超快速图腾柱输出驱动电路

● 配合 Low Rdson MOSFET 构建理想二极管

● 无负载时静态工作电流可低至 1mA

● 开关电源 DCM/CCM/CrM 全模式支持

● 支持开关电源频率最高至 250KHz

● 开关电源轻载与空载开关自适应

● 至简架构最低仅需 3 颗外部电阻器件

● 采用 SOP-8 封装


典型应用


● 8 安培及以下开关电源

● 多口 USB 充电器

● 高效能电源适配器


引脚应用


FP6601Q


典型应用


FP6601Q
